АВТОМАТИЧЕСКАЯ СИСТЕМА КОНТРОЛЯ УСИЛИЯ ПРОКАТКИ

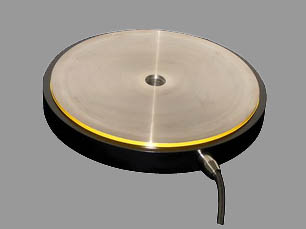

Силоизмерительный датчик, устанавливаемый под пятой нажимного винта

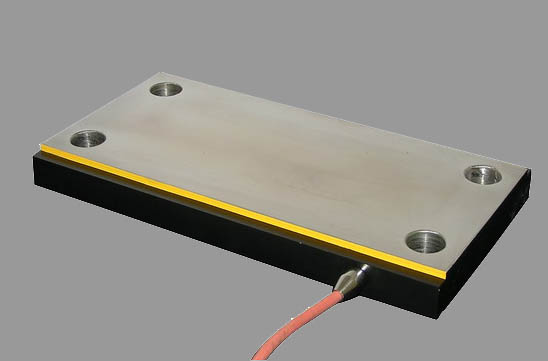

Силоизмерительный датчик, устанавливаемый под качающиеся блоки нижней части клети.

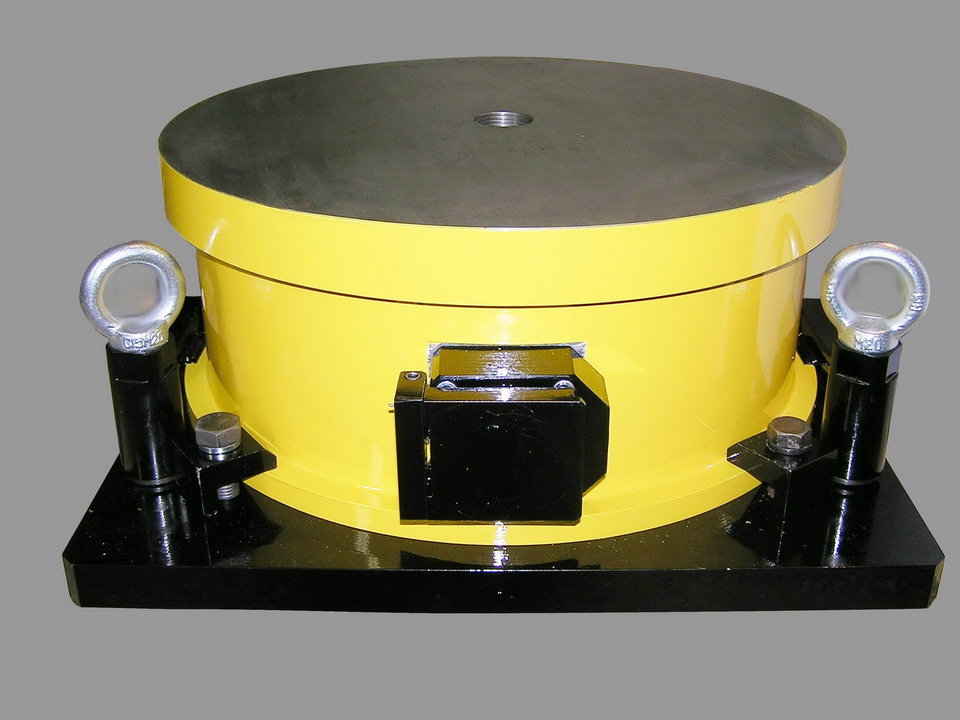

Силоизмерительный датчик, устанавливаемый под пятой нажимного винта

Назначение

-Визуальный контроль рабочих усилий прокатки чистовых или черновых клетей прокатных станов
-Выдача управляющих аналоговых и релейных сигналов
-Регистрация и хранение информации о средней и максимальной величине усилий прокатки каждого пропуска

Функциональные возможности системы

-вывод на индикатор, монитор и печать цифровой и графической информации о среднем и   максимальном усилии обжатия по каждому пропуску с указанием даты и времени
-архивирование данных
-формирование выходных аналоговых сигналов, пропорциональных усилиям,   воспринимаемым левым и правым ДСК, а также суммарному усилию прокатки
-формирование релейных сигналов наличия давления и перегрузок клети
-диагностирование работоспособности датчиков и автоматическое переключение на   резервный режим работы с выдачей аварийного сигнала
-составление протоколов о нарушениях режимов прокатки

Функциональные возможности ДСК

-формирование дифференциального выходного аналогового сигнала, пропорционального усилию,   воспринимаемому ДСК
-выдача по запросу информации о мгновенном значении нагрузки на датчик через интерфейс RS 485
-выдача по запросу информации о перераспределении нагрузки в поперечном сечении датчика   через интерфейс RS 485
-автоматическая калибровка нуля
-линеаризация показаний во всем диапазоне нагрузки
-диагностика и контроль работоспособности
-контроль питающего напряжения
-автоматическая калибровка линейности и чувствительности при подключении образцового датчика

Базовая комплектация

Комплект силоизмерительных датчиков (ДСК)
Микропроцессорный блок обработки информации
Индикатор усилия прокатки

Дополнительное оборудование

Персональный компьютер
Программное обеспечение
Принтер
Комплект образцовых силоизмерительных датчиков
