ТЕНЗОМЕТРИЧЕСКИЕ ВЕСОИЗМЕРИТЕЛЬНЫЕ ДАТЧИКИ
КОНДЕНСАТОРНОГО ТИПА
ДBК 1109 и ДВК 1209

ДBК 1109

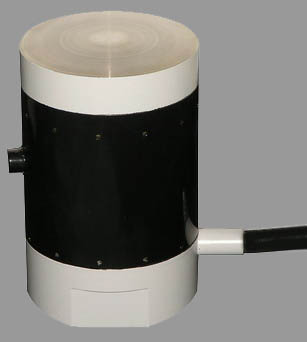

ДВК 1209

Назначение

ДВК 1109 и ДВК 1209 разработаны как альтернатива тензорезисторным датчикам балочного типа и рекомендуется для использования в весах, конструктивные особенности которых не позволяют применять струнки и другие элементы механического набора весов, защищающие грузоприемное устройство от поперечного и продольного сдвига

Область применения

Весы сталевозные
Весы скраповозные
Весы поворотного стенда МНЛЗ
Весы для взвешивания промковшей МНЛЗ

Особенности

- Простой монтаж без болтовых соединений
- Устойчивость к воздействию боковых усилий
- Самоустанавливающиеся цилиндрические опоры
- Устойчивость к воздействию высоких температур
- Компенсация непараллельности опорных плоскостей грузоприемного устройства
- Компенсация внецентрового приложения усилия
- Устойчивость к ударным и вибрационным нагрузкам

ДВК 1209 выполнен из жаропрочной нержавеющей стали, а его упругий элемент и узел тензометра защищены дополнительным кожухом для охлаждения сжатым воздухом

Опорные поверхности ДВК 1109 имеют профиль, обеспечивающий возврат датчика в вертикальное положение при воздействии боковых сил и компенсацию непараллельности опорных плоскостей грузоподъемного устройства

Для контроля температуры корпуса в ДВК 1109 встроен полупроводниковый датчик температуры

Установка ДВК 1109 выполняется без использования болтовых соединений, что упрощает его монтаж , а так же устраняет влияние температурного расширения грузоприемного устройства.
